CARTE RÉSEAU SANS FIL G MODE HAUT DÉBIT POUR ORDINATEUR PORTABLE F5D7011FR - Carte réseau sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau sans fil G+ pour ordinateur portable
Marque	BELKIN
Modèle	F5D7011FR
Norme réseau	IEEE 802.11g (compatible 802.11b)
Bande de fréquence	2,4 GHz
Débit maximal	Jusqu'à 125 Mb/s (mode G+), 54 Mb/s (802.11g), 11 Mb/s (802.11b)
Interface	CardBus (32 bits)
Sécurité prise en charge	WEP 64/128 bits, WPA-PSK, WPA2
Consommation électrique	Pointe : émission 560 mA, réception 260 mA sous 3,3 VCC
Température de fonctionnement	0 à 85 °C
Température de stockage	-40 à 90 °C
Portée intérieure typique	30 à 60 mètres
Antenne	Externe (intégrée)
Témoins lumineux	Alimentation (vert) et liaison/activité (vert)
Dimensions (estimées)	85,6 × 54 × 5 mm (format PCMCIA Type II)
Poids (estimé)	Environ 50 g
Systèmes d'exploitation supportés	Windows 2000, XP
Configuration minimale requise	Emplacement CardBus libre, un lecteur de CD-ROM
Contenu de l'emballage	Carte, CD d'installation, guide d'installation rapide, manuel utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur. Aucune pièce détachée disponible. Contacter le service après-vente en cas de défaillance.
Certifications	FCC classe B, CE, ICES-003 (Canada), NMB-003

FOIRE AUX QUESTIONS - CARTE RÉSEAU SANS FIL G MODE HAUT DÉBIT POUR ORDINATEUR PORTABLE F5D7011FR BELKIN

Comment installer la carte réseau sans fil Belkin F5D7011FR ?

L'installation nécessite d'abord d'installer le logiciel depuis le CD fourni, puis d'insérer la carte dans l'emplacement CardBus. Ne pas insérer la carte avant d'avoir installé le logiciel. Suivez l'assistant d'installation et redémarrez si nécessaire.

Pourquoi mon ordinateur ne détecte-t-il pas la carte ?

Vérifiez que la carte est bien insérée dans l'emplacement CardBus et que les pilotes sont correctement installés. Dans le Gestionnaire de périphériques, assurez-vous que la carte apparaît sans erreur. Si le témoin d'alimentation ne s'allume pas, réinsérez la carte.

Comment configurer la sécurité WEP sur ma carte Belkin ?

Ouvrez l'utilitaire réseau sans fil Belkin, allez dans l'onglet 'Mes connexions', sélectionnez le réseau, cliquez sur 'Modifier'. Choisissez 'WEP' dans le menu déroulant 'Chiffrement de données', puis entrez une clé hexadécimale de 10 ou 26 caractères (pour 64 ou 128 bits). Enregistrez les paramètres.

Quelle est la différence entre les modes Infrastructure et Ad-Hoc ?

Le mode Infrastructure utilise un point d'accès (routeur) pour connecter les périphériques au réseau. Le mode Ad-Hoc permet une connexion directe entre deux ordinateurs sans routeur. La carte Belkin prend en charge les deux modes.

Comment améliorer la portée et la qualité du signal ?

Placez le routeur au centre de la zone souhaitée, loin des obstacles métalliques et des appareils émettant des ondes (micro-ondes, téléphones sans fil 2,4 GHz). Éloignez la carte du routeur si le signal est faible. Vous pouvez aussi changer le canal du routeur pour éviter les interférences.

Que faire si la connexion sans fil se coupe régulièrement ?

Vérifiez les paramètres d'économie d'énergie de Windows qui peuvent mettre la carte en veille. Désactivez cette option dans le Panneau de configuration > Options d'alimentation. Essayez aussi de changer le canal sans fil ou de réduire le débit de transmission dans les propriétés avancées de la carte.

Puis-je utiliser cette carte avec Windows 10 ?

Les pilotes fournis supportent Windows 2000 et XP uniquement. Sous Windows plus récent, il est possible que la carte ne fonctionne pas ou nécessite des pilotes non officiels. Il est recommandé de vérifier la compatibilité avant l'achat.

Comment savoir si la carte est connectée au réseau ?

L'icône de l'utilitaire Belkin dans la barre des tâches devient bleue lorsque la connexion est établie. Vous pouvez aussi ouvrir l'utilitaire et vérifier l'état du réseau : l'onglet 'État actuel' affiche la force du signal et les réseaux disponibles.

Que faire si le témoin de liaison clignote lentement et que je ne peux pas me connecter ?

Cela indique généralement un problème de nom de réseau (SSID). Vérifiez que le SSID de votre routeur correspond exactement (y compris la casse) à celui configuré sur la carte. Si nécessaire, ajoutez manuellement le réseau dans l'utilitaire Belkin.

Comment désactiver la carte réseau intégrée de mon ordinateur pour utiliser la Belkin ?

Allez dans le Gestionnaire de périphériques (clic droit sur 'Poste de travail' > Propriétés > Matériel > Gestionnaire de périphériques). Développez 'Cartes réseau', faites un clic droit sur la carte sans fil intégrée et sélectionnez 'Désactiver'. Redémarrez si nécessaire.

MODE D'EMPLOI CARTE RÉSEAU SANS FIL G MODE HAUT DÉBIT POUR ORDINATEUR PORTABLE F5D7011FR BELKIN

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

Table des matières

Avantages d'un réseau domestique 1

Avantages d'un réseau sans fil 1

Choix de l'emplacement de votre dispositif réseau sans fil pour une performance maximale. 2

2 Présentation 5

Caractéristiques du produit 5

Applications et avantages 6

Caractéristiques techniques du produit. 6

Configuration requise 7

Contenu de l'emballage 7

3 Installation et configuration de la carte 8

Étape 1: Installez le logiciel. 8

Étape 2: Insérez la carte dans l'emplacement CardBus libre sur votre ordinateur portable. 9

Étape 3: Utilisez l'utilitaire réseau sans fil Belkin. 10

4 Utilisation de l'utilitaire réseau sans fil belkin 11

Accès à l'utilitaire réseau à partir de la barre des tâches Windows11 État du réseau 12

Réseaux disponibles. 12

État du réseau et astuces 13

Création de profils réseau sans fil 14

Protection de votre réseau Wi-Fi 14

Configuration des paramètres de sécurité de votre Carte réseau sans fil G+ pour ordinateur portable 18

6 Information 32

Merci d'avoir choisi la Carte réseau Sans Fil G+ pour ordinateur portable de Belkin (la carte). Vous pouvez désormais profiter de cette nouvelle technologie en permettant à vos ordinateurs domestiques ou d'entreprise de se connecter en réseau sans fil. Cette carte vous permet de relier un ordinateur portable à votre réseau. Lisez attentivement l'ensemble de ce manuel, en insistant sur la section intitulée « Choix de l'emplacement de votre dispositif réseau sans fil pour une performance maximale ».

Avantages d'un réseau domestique

Votre réseau domestique Belkin vous permettra de :

• Partager une connexion Internet à haut débit avec tous les ordinateurs de votre domicile
• Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
• Partager une imprimante avec toute la famille
• Partager des documents, des fichiers de musique et des vidéos, ainsi que des photos numériques
• Stocker, récupérer et copier des fichiers d'un ordinateur à un autre
• Simultanément jouer à des jeux en ligne, consulter une messagerie électronique et discuter

Avantages d'un réseau sans fil

Voici quelques-uns des avantages que vous tirerez d'un réseau sans fil Belkin :

• La Mobilité - nul besoin de confiner votre ordinateur à une seule pièce. Vous pourrez maintenant travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par votre réseau sans fil. Installation simple - L'Assistant d'Installation de Belkin vous facilite la vie.
• Polyvalence - accédez à des imprimantes, des ordinateurs ou d'autres périphériques réseau de n'importe quel endroit de la maison.
• Possibilité d'expansion - l'étendue de la gamme de produits réseau de Belkin vous permet d'étendre votre réseau afin d'y inclure des périphériques tels que des imprimantes ou des consoles de jeu.
• Aucun câblage nécessaire - plus besoin de perdre du temps et de l'argent à réinstaller le câblage Ethernet chez vous ou au bureau.
• Reconnaissance de l'industrie - choisissez parmi une gamme étendue de produits de mise en réseau interopérables

Choix de l'emplacement de votre dispositif réseau sans fil pour une performance maximale

Plus votre ordinateur se rapproche de votre routeur, plus votre connexion sans fil gagne en force. De façon générale, la portée de votre réseau sans fil à l'intérieur s'étend de 30 à 60 mètres. À l'opposé, plus vos périphériques sans fil reliés à votre routeur sont éloignés de celui-ci, moins grande est la performance de votre connexion sans fil. Vous ne le remarquerez peut-être pas. Si vous éloignez encore plus votre routeur, il est possible que la vitesse de votre connexion diminue. Les appareils électroménagers, les obstacles et les murs peuvent bloquer les signaux radio de votre réseau sans fil et en diminuer la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 2 à 5 mètres du réseau. Vous verrez ainsi si la distance est la cause des problèmes de performance. Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter l'assistance technique de Belkin.

Remarque : Alors que certains des objets énumérés ci-dessous peuvent affecter les performances de votre réseau, ils n’empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre routeur sans fil

Placez votre routeur sans fil, le centre nerveux de votre réseau sans fil, aussi près que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optimale pour vos « clients réseau » (les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre routeur sont parallèles et disposées à la verticale (en pointant vers le plafond). Si votre routeur est posé à la verticale, essayez autant que possible de disposer les antennes de façon à ce qu'elles pointent vers le haut. - Dans des habitations à plusieurs étages, placez le routeur à l'étage le plus central de votre domicile. Il se peut que vous deviez placer le routeur à un étage supérieur. - Évitez de placer le routeur près d'un téléphone sans fil 2,4 GHz...

2. Éviter les obstacles et les interférences

Évitez de placer le routeur après un appareil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets risquant d'empêcher la communication sans fil :

• Réfrigérateurs Lave-linge et/ou sèche-linge
• Étagère en métal Grands aquariums
• Fenêtre avec teinture anti-UV métallique

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun de ces objets ne peut faire obstruction à celui-ci (entre vos ordinateurs et votre routeur sans fil).

3. Téléphones sans fil

Si la performance de votre réseau est toujours affectée malgré les solutions susmentionnées, et si vous possédez un téléphone sans fil :

• Éloignez votre téléphone de votre routeur sans fil ainsi que de vos ordinateurs sans fil.
• Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semblent résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si votre téléphone prend en charge le choix du canal, modifier le canal de votre téléphone en CHOISSANT le canal le plus éloigné possible de celui de votre réseau sans fil. Par exemple, choisissez le canal 1 pour votre téléphone et modifier le canal de votre routeur sans fil en CHOISSANT le canal 11 (le choix du canal dépend de leur région). Reportez-vous au mode d'emploi de votre téléphone pour obtenir les instructions détaillées.
• S'il y a lieu, vous pouvez aussi changer votre téléphone sans fil en CHOISSANT un téléphone à 900 MHz ou à 5 GHz.

4. Choisissez le canal le plus « faible » pour votre réseau sans fil.

Dans des environnements domiciliaires ou d’entreprises rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu’un autre réseau sans fil interfère et entre en conflit avec votre réseau. Grâce à la fonction d’analyse du site de l’utilitaire réseau sans fil, vous pourrez localiser d’autres réseaux sans fil et faire passer votre routeur sans fil et vos ordinateurs à un canal aussi loin que possible du canal utilisé par ces réseaux.

Essayer plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou autres dispositifs sans fil se trouvant dans votre voisinage.

Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel.

5. Connexions sécurisées, VPN et AOL

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passe et qui est utilisée où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

• Les connexions de type Virtual Private Network (VPN - réseau privé virtuel), souvent utilisées pour accéder à distance à un réseau d'entreprise
• Le programme Bring your own access d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou câble) offerte par un autre fournisseur d'accès à Internet. La plupart des banques en ligne.
• Plusieurs sites commerciaux qui requirement un nom d'utilisateur et un mot de passe afin d'accéder à un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l’énergie de votre ordinateur (lorsqu’il est en état de veille). La solution la plus simple afin d’éviter cette situation est de vous reconnecter en étant le logiciel de VPN ou d'AOL ou en vous reconnectant via le site web sécurisé.

Une solution alternative consiste à changer les paramètres de gestion de l'énergie afin qu'il ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l'énergie de Windows, reportez-vous aux « Options d'alimentation » du Panneau de configuration.

Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes 1 à 4 ci-dessus afin de vous assurer d'avoir tenté les solutions proposées.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre routeur sans fil.

Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet au www.belkin.com/networking ou appelez l'Assistance technique Belkin au :

États-Unis : 877-736-5771

310-898-1100 poste 2263

Europe:0080022355460

Australie : 1800 235 546

Nouvelle-Zélande:0800235546

Singapour:8006161790

Caractéristiques du produit

La carte est conforme à la norme IEEE 802.11g pour communiquer avec d'autres périphériques sans fil compatibles 802.11g à 54 Mbps. La carte est compatible avec tous les dispositifs 802.11g, ainsi qu'avec les dispositifs 802.11b à 11 Mbps. Les produits 802.11g offrent une vitesse de transfert de 54 Mbps (ou 125 Mbps en G+) et fonctionnent sur la même bande de fréquence que les produits 802.11b Wi-Fi®, soit 2.4 GHz.

• Fonctionnement sur la bande ISM (Industrial, Science, Medical) 2,4 GHz. Utilitaire de configuration sans fil intégré et convivial.
• Interface CardBus pour utilisation avec pratiquement tout ordinateur portable
• Chiffrement WPA, WPA2, WEP (Wired Equivalent Privacy) sur 64 et 128 bits
• Accès sans fil aux ressources du réseau
• Prise en charge des modes réseau Infrastructure et Ad-Hoc (poste à poste) Débit de données jusqu'à 125 Mbps en G+, 54 Mbps (802.11g) ou 11 Mbps (802.11b)
• Facile à installer et à utiliser Antenne externe Témoins lumineux d'alimentation et de liaison réseau

Lorsqu'il fonctionne en mode G+, ce dispositif Wi-Fi peut atteindre un débit réel allant jusqu'à 34,1 Mbps, voire plus. Ce débit est équivalent à celui d'un système suivant le protocole 802.11g et fonctionnant à un débit de signalisation de 125 Mbps. Le débit réel varie selon des facteurs environnementaux et fonctionnels, entre autres.

Applications et avantages

• Connexion sans fil de votre portable chez vous ou au bureau. Permet une liberté de mise en réseau sans la gène liée aux câbles.
• Connexions jusqu'à 54 Mbps ou 125 Mbps en mode G+ Connexion sans fil immédiate chez soi, au bureau ou à un point d'accès public sans compromettre l'utilisation des produits 802.11b et 802.11g existants
• Compatible avec les produits 802.11b
• Les solutions réseau sans fil 802.11g sont rétrocompatibles avec les produits Wi-Fi (IEEE 802.11b) existants et avec d'autres produits portant la marque 54g^TM
• Environnements impropres au câblage. Permet le partage d'imprimante dans des BATIMENTS comportant des murs pleins ou dans des zones ouvertes ou le câblage est difficile à effectuer.
• Environnements changeants
• S'adapte facilement aux bureaux ou environnements souvent réorganisés ou lorsque vous changez souvent de site. LAN temporaires lors de projets ponctuels ou en cas d'activité accrue Permet de creer un réseau temporaire lors d'une foure, d'une exposition ou d'un chantier a court terme. Ideal pour les sociétés ayant besoin de postes de travail supplémentaires en période d'activité accrue Pour les besoin des particuliers ou des petites entreprises (SOHO) Fournit une installation facile et rapide d'un petit réseau.
• Lorsqu'il fonctionne en mode G+, ce dispositif Wi-Fi peut atteindre un débit réel allant jusqu'à 34,1 Mbps, voire plus. Ce débit est équivalent à celui d'un système suivant le protocole 802.11g et fonctionnant à un débit de signalisation de 125 Mbps. Le débit réel varie selon des facteurs environnementaux et fonctionnels, entre autres.

Caractéristiques techniques du produit

Interface hôte :

Consommation électrique :

Température de fonctionnement :

Température de stockage :

Humidité :

Portée de fonctionnement habituelle :

PCI 32 bits

Pointe transmission/reception 560/260 mA à 3,3 VCC (max.)

0a85°C

-40 à 90 °C

Jusqu'à 231 mètres (la performance du sans-fil peut varier en fonction de l'environnement de votre réseau)

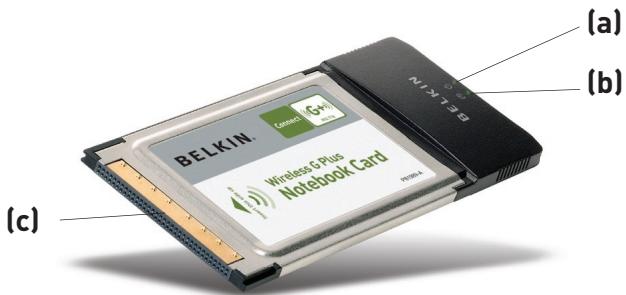

Témoin d'alimentation

S'allume lorsquela carte est alimentée

Témoin d'activité

Lorsque la carte est active, ce témoin s'allume

Côté de la carte qui s'insère dans l'emplacement CardBus de votre ordinateur

Configuration requise

Ordinateur portable compatible PC avec un emplacement CardBus libre Windows® 2000 ou XP

Contenu de l'emballage

• Carte réseau Sans Fil G+ pour ordinateur portable Guide d'installation rapide CD d'installation
• Manuel de l'utilisateur

Étape 1 | installe le logiciel

Remarque importante : vous devez installer le logiciel avant d'insérer la carte.

1.1 Insérez le CD d'installation dans le lecteur de CD-ROM. 1.2 L'écran de l'utilitaire réseau sans fil Belkin apparait automatiquement (ceci peut prendre de 15 à 20 secondes).

BELKIN. Wireless G Plus Notebook Card

Click here

1.3 Cliquez « Install [Installer] » dans le menu qui apparait.

Remarque : Si l'écran de l'utilitaire réseau sans fil Belkin n'apparaît pas dans les 20 secondes, allez directement à votre CD-ROM : cliquez deux fois sur l'icône « My Computer [Poste de Travail] », puis cliquez deux fois sur le lecteur de CD-ROM qui contient le CD d'installation. Cliquez deux fois sur le dossier appelé « Files [Fichiers] », puis cliquez deux fois sur l'icône « setup.exe ».

Insérez la carte dans l'emplacement cardbus libre sur votre ordinateur portable

2.1 Pendant l'installation, vous serez invité à insérer la carte. Insérez la carte fermement, étiquette vers le haut, dans l'emplacement CardBus de votre ordinateur jusqu'à ce qu'elle soit bien en place. Cliquez sur « OK ». Le témoin sur la face supérieure de la carte doit s'allumer si la carte a été insérée correctement.

Remarque: Si aucun message du système ne vous a demandé d'insérer la carte une fois l'installation terminée, faites-le maintenant.

Remarque: Si votre ordinateur est sous Windows XP, vous ne serez pas invité à redémarrer votre ordinateur avant la fin de l'installation des pilotes.

2.2 L'Assistant vous invite à installer le pilote de la carte. Choisissez l'option « Install the software automatically (recommended) [Installer le pilote automatiquement (récommandé)] » Cliquez sur « Next [Suivant] » 2.3 L'installation du matériel est maintenant terminée. Cliquez sur « Finish [Terminer] » pour quitter l'Assistant.

Étape 3 utilisez l'utilitaire réseau sans fil belkin

3.1Après avoir redémarré l'ordinateur, cliquez deux fois sur l'icone de l'utilitaire réseau Belkin qui se trouve sur le bureau.

3.2 L'écran de l'utilitaire réseau apparait.

3.3 Sélectionnez un réseau dans la liste des « Available Networks [Réseaux disponibles] » et cliquez sur « Connect [Connexion] ».

Remarque : Afin de voir les réseaux disponibles, vous nevez être près d'un routeur.

3.4 L'icône de l'utilitaire sans fil Belkin se trouve également dans la barre de tâches.

Note: Cliquez deux fois sur l'icône de l'utilitaire réseau sans fil Belkin (dans la barre de tâches) pour faire apparaitre l'écran de l'utilitaire.

L'installation est terminée.

Après avoir installé l'utilitaire réseau sans fil Belkin (URSF), la configuration des connexions sans fil et la sécurité sera la prochaine étape.

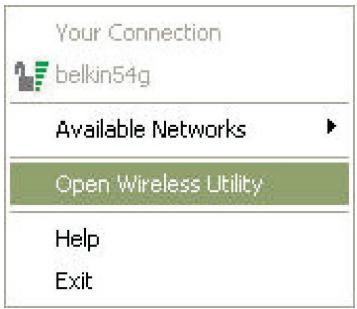

Accès à l'utilitaire réseau belkin à partir de la barre des tâches windows

Pour accéder à l'utilitaire réseau sans fil, placez simplement le pointeur de votre souris et cliquez avec le bouton droit sur l'icône de l'utilitaire réseau sans fil de la barre de tâches de Windows.

Si l'icône est introuvable, cliquez sur « Démarrer > Programmes > Belkin > Utilitaire réseau sans fil »

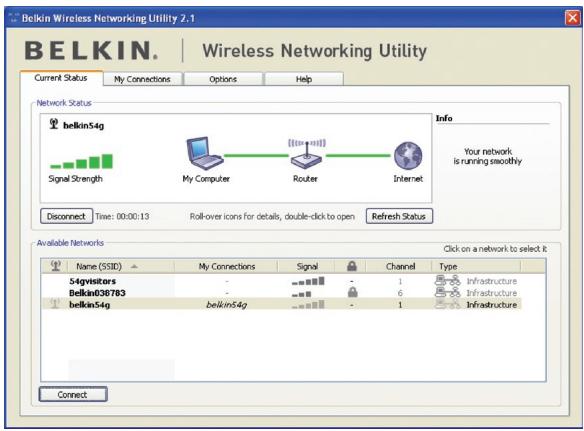

L'écran par défaut de l'utilitaire est l'onglet « Current Status [État actuel] ». Il affiche l'état du réseau actuel ainsi que les réseaux disponibles.

Etat du réseau

Cette fenêtre montre l'état de la connexion du réseau actuel. Il affiche de même l'état de la connexion entre le routeur et l'ordinateur, et entre le routeur et l'Internet. En cas de problème, utilisez la fenêtre « État du réseau » pour en déterminer la source (l'ordinateur, le routeur ou Internet/modem, par exemple).

Réseaux disponibles

Cette fenêtre affiche les réseaux disponibles sur le site en cours ainsi que leurs SSID, la force du signal, le type de sécurité, le canal et le type de réseau.

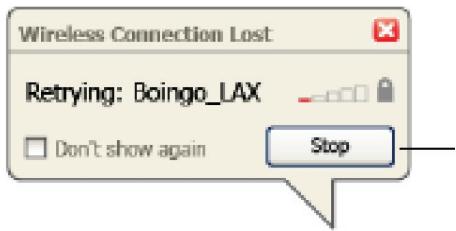

Connexion sans fil perdue

Si la connexion sans fil en cours est perdue, une fenêtre apparait et l'utilitaire tente de se reconnecter.

Étape de connexion

D'autres options apparaîtront pendant la tentative de reconnexion. Pour arrêter la connexion, cliquez sur « Arrêter » et pour réessayer de vous connecter, cliquez sur « Réessayer »

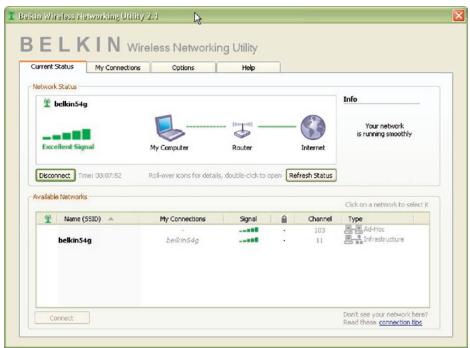

État du réseau et astuces

Pour mettre en évidence l'objet du réseau en cours, cliquez sur « Open Wireless Utility [Ouvrir l'utilitaire sans fil] ». L'écran par défaut est l'onglet « Current Status [État actuel] ». La section « État du réseau » détermine les connexions qui sont bonnes et/ou mauvaises.

L'utilitaire contient également une section « Astuces » qui vous propose des informations de dépannage.

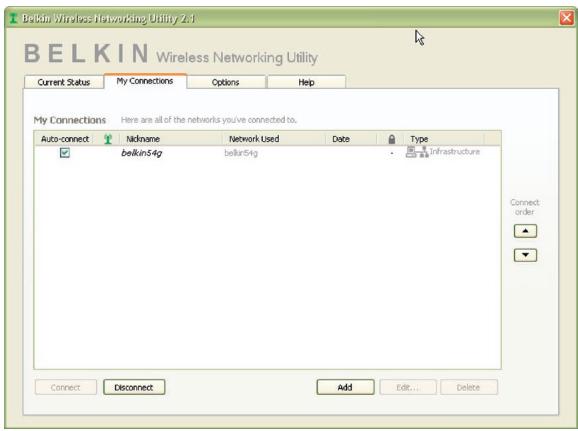

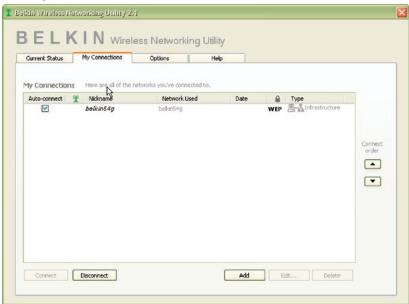

Création de profils réseau sans fil

L'onglet « Mes connexions » de l'utilitaire vous permet d'ajouter, de modifier et de supprimer des profils de connexion. Il affiche également la force du signal, la sécurité et le type de réseau.

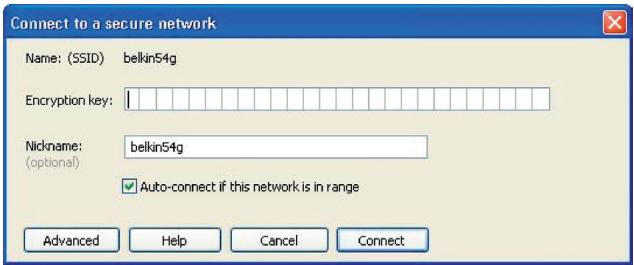

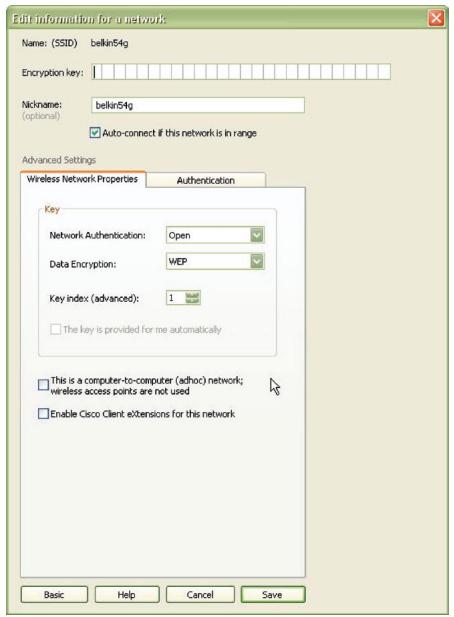

Protection de votre réseau sans fil wi-fi

Si vous choisissez de vous connecter à un réseau sécurisé, déterminez le type de sécurité utilisée (WPA ou WEP*) et utilisez le champ approprié de la boîte de dialogue.

*Remarque : Lorsque vous sélectionnez un réseau qui utilise le chiffrement, vous voyez d'abord la fenêtre de sécurité simple. Cliquez sur le bouton « Avancé » pour voir d'autres options de sécurité (ci-dessous).

Remarque : types de sécurité

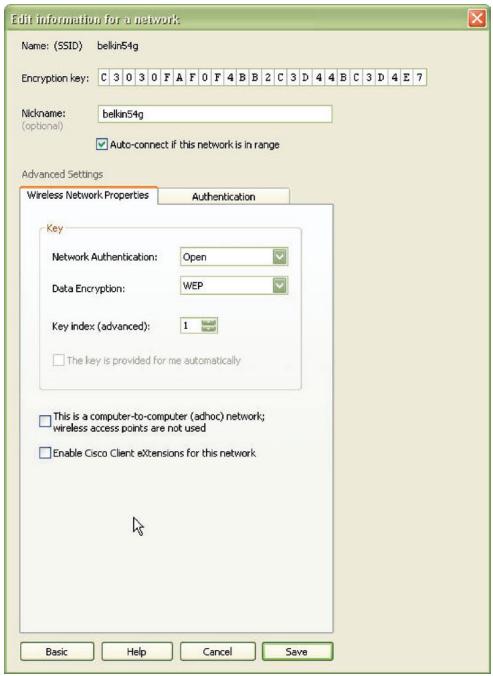

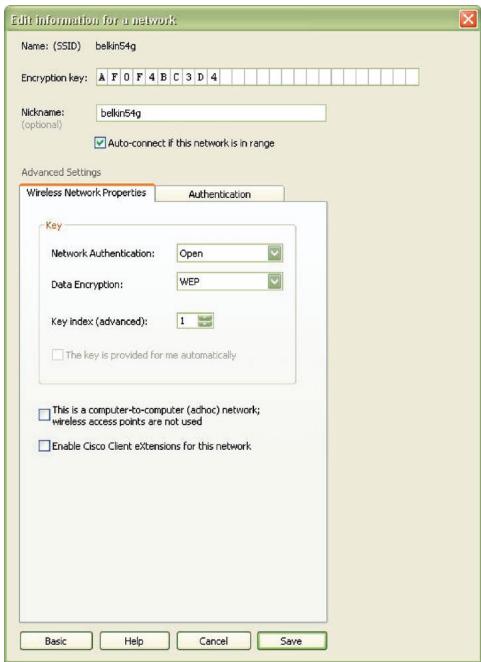

Le Wired Equivalent Privacy (WEP) est un protocole de sécurité moins sûr, mais plus fréquemment employé. Selon le niveau de sécurité (64 ou 128 bits), l'utilisateur devra entrer une clé hexadécimale à 10 ou 26 caractères. Une clé hexadécimale est une association de lettres (de a à f) et de chiffres (de 0 à 9).

Le « Wi-Fi Protected Access » (WPA) est la nouvelle norme de sécurité sans fil. Cependant, toutes les cartes et adaptateurs sans fil ne prennent pas en charge cette technologie. Veuillez consulter le manuel de l'utilisateur de votre adaptateur sans fil pour savoir s'il prend en charge le WPA. Au lieu d'une clé hexadécimale, le WPA utilise uniquement des expressions mot de passe dont il est plus facile de se souvenir.

La section suivante, prévue pour les particuliers, les professionnels indépendants et pour les petits bureaux, présente quelques nouvelles façons de maximiser la sécurité de votre réseau sans fil.

Au moment de mettre ce manuel sous presse, quatre méthodes de chiffrement sont disponibles.

Méthodes de chiffrement :

Nom	Wired Equivalent Privacy 64 bits	Wired Equivalent Privacy 128 bits	Wi-Fi Protected Access-TKIP	Wi-Fi Protected Access 2
Acronyme	WEP 64 bits	WEP 128 bits	WPA-TKIP/AES (ou WPA)	WPA2-AES (ou WPA2)
Sécurité	Bon	Mieux	Meilleur	Meilleur
	Clés fixes	Clés fixes	Chiffrement dynamique de la clé et authentification mutuelle	Chiffrement dynamique de la clé et
	Clés de chiffrement basées sur l'algorithmme RC4 (clés de 40 bits)	Sécurité renforcée par rapport au WEP sur 64 bits, utilisant une clé de 104 bits, plus 24 bits additionnels pour des données générées par le système.	Le TKIP (temporal key integrity protocol) s'ajoute afin d'assurer la rotation des clés et de renforcer le chiffrement	L'AES (Advanced Encryption Standard) n'entraine pas de perte de performances

Le WEP (Wired Equivalent Privacy) est un protocole courant qui renforce la sécurité de tous les dispositifs sans fil Wi-Fi. Le WEP offre aux réseaux sans fil un niveau de protection comparable à celui des réseaux filaires.

WEP 64 bits

Le WEP 64 bits a été introduit la première fois avec un chiffrement de 64 bits, ce qui comprend une clé de 40 bits plus 24 bits supplémentaires composés de données générées par le système (64 bits au total). Certains fabricants se refèrent au chiffrement sur 64 bits lorsqu'ils parlent du chiffrement sur 40 bits. Peu après le lancement de la technologie, les chercheurs ont découvert que le chiffrement sur 64 bits était trop simple à décoder.

Chiffrement sur 128 bits

Pour contrer la faille de sécurité du WEP 64 bits, une méthode de chiffrement plus sécurisée, le WEP 128 bits, a été créée. Le WEP 128 bits comprend une clé de 104 bits plus 24 bits supplémentaires composés de données générées par le système (128 bits au total). Certains fabricants se réfèrent au chiffrement sur 128 bits lorsqu'ils parlent du chiffrement sur 104 bits. La plupart des dispositifs sans fil disponibles sur le marché aujourd'hui prennent en charge le chiffrement WEP sur 64 et 128 bits, mais il se peut que vous possédiez un dispositif plus ancien ne prenant en charge que le WEP sur 64 bits. Tous les produits réseau sans fil Belkin prennent en charge le chiffrement WEP sur 64 et 128 bits.

Clés de chiffrement

Après avoir choisi le mode de chiffrement (64 ou 128 bits), il est primordial de générer une clé de chiffrement. Si la clé de chiffrement n'est pas la même dans tout le réseau sans fil, vos dispositifs sans fil ne seront pas en mesure de communiquer entre eux. Vous pouvez entrer votre clé en entrant la clé hexadécimale manuellement. Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous devez entrer 10 clés hexadécimales. Pour le WEP 128 bits, vous devez entrer 26 clés hexadécimales.

Par exemple :

AF0F4BC3D4 = clé WEP 64 bits

C3030F AF0F 4BB2 C3D4 B4BC3D4E7 = clé WEP sur 128 bits

Utilisez la clé hexadécimale WEP de votre routeur et entrez-la manuellement dans la table de clés hex WEP, dans l'écran de configuration de votre carte.

Le WPA (Wi-Fi Protected Access) est une nouvelle norme Wi-Fi, surpassant les caractéristiques de sécurité du WEP. Pour utiliser la sécurité WPA, les pilotes et le logiciel de vos dispositifs sans fil doivent être mis à niveau. Ces mises à niveau sont disponibles sur les sites web des fabricants de vos dispositifs sans fil. Il existe trois types de sécurité par WPA : WPA-PSK (sans serveur), WPA (avec serveur Radius) et WPA2.

Le WPA-PSK (sans serveur) utilise ce qu'on appelle une « clé pré-partagée » comme clé de sécurité. Une clé réseau est en quelque sorte un mot de passe qui contient entre 8 et 63 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé pour accéder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Le WPA (avec serveur radius) consiste en un système où le serveur radius distribue automatiquement les clés réseau aux clients. Ce système se retrouve surtout en entreprise.

Le WPA2 utilise l'AES (Advanced Encryption Standard) pour le chiffrement des données, ce qui apporte un niveau de sécurité plus élevé que le WPA. Le WPA utilise à la fois le protocole appelé Temporal Key Integrity Protocol (TKIP) et l'AES pour le chiffrement.

Configuration des paramètres de sécurité de votre routeur sans fil

Pour utiliser un mode sécurisé, vous devez d'abord activer le WEP ou le WPA de votre routeur. Pour les routeurs Belkin, cette fonction de sécurité peut être configurée en utilisant l'interface basée sur navigateur web. (Consultez le manuel d'instructions de votre routeur pour des instructions sur l'accès à l'interface de gestion.)

IMPORTANT : tous les cartes/adaptateurs réseau sans fil doivent maintenant être configurés avec ces paramètres.

Configuration des paramètres de sécurité de votre carte réseau sans fil g+ pour ordinateur portable

Jusqu'à maintenant, vous avez configuré votre routeur afin que celui-ci utilise le WPA ou le WEP. Pour obtenir une connexion sans fil, vous devrez configurer votre Carte réseau Sans Fil G+ pour ordinateur portable afin qu'elle utilise ces mêmes paramètres de sécurité.

Modification des paramètres de sécurité sans fil

La carte réseau sans fil G+ Belkin pour ordinateur portable prend en charge les fonctionnalités de sécurité WPA les plus récentes ainsi que la norme de sécurité WEP plus ancienne. Par défaut, la sécurité sans fil est désactivée.

Pour activer la sécurité, vous devrez d'abord déterminer la norme utilisée par le routeur. (Consultez le manuel de votre routeur pour savoir comment accéder aux paramètres de sécurité.)

Pour accéder aux paramètres de sécurité sur votre carte, cliquez sur l'onglet « Mes connexions » et sélectionnez la connexion dont vous pouvez modifier les paramètres de sécurité. Cliquez sur « Modifier » pour modifier les paramètres.

Chiffrement WEP 64 bits

1. Sélectionnez « WEP » dans le menu déroulant « Chiffrement de données »
2. Après avoir sélectionné votre mode de chiffrement WEP, entrez votre clé hexadécimale manuellement.

Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous nevez enter 10 clés hexadécimales.

Par exemple :

AF0F4BC3D4 = clé WEP 64 bits

1. Cliquez sur « Enregistrer » pour terminer. Le chiffrement de votre routeur sans fil est maintenant configuré. Chaque ordinateur de votre réseau sans fil devra maintenant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous utilisez un client sans fil pour activer les paramètres de sécurité de votre routeur, vous perdrez temporairement vos connexions sans fil jusqu'à ce que vous ayez activé la sécurité de votre client sans fil. Veuillez noter la clé avant d'apporter des modifications aux paramètres du routeur. Si vous avez oublié toute clé hexadécimale, votre client ne sera plus en mesure de se connecter au routeur.

Chiffrement WEP 128 bits

1. Sélectionnez « WEP » dans le menu déroulant.
2. Après avoir sélectionné votre mode de chiffrement WEP, entrez votre clé hexadécimale manuellement. Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous devez entrer 26 clés hexadécimales.

Par exemple :

C303OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

1. Cliquez sur « Enregistrer » pour terminer. Le chiffrement de votre routeur sans fil est maintenant configuré. Chaque ordinateur de votre réseau sans fil devra maintenant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous utilisez un client sans fil pour activer les paramètres de sécurité de votre routeur, vous perdrez temporairement votre connexion sans fil jusqu'à ce que vous ayez activé la sécurité de votre client sans fil. Veuillez noter la clé avant d'apporter des modifications aux paramètres du routeur. Si vous avez oublié votre clé hexadécimale, votre client ne sera plus en mesure de se connecter au routeur.

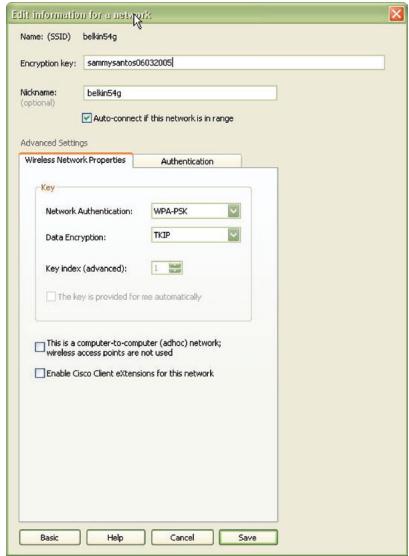

Wpa-psk (sans serveur)

Choisissez cette option si votre réseau n'utilise pas de serveur radius. Le WPA-PSK (sans serveur) se retrouve généralement dans des réseaux à domicile ou en entreprise.

1. Dans le menu déroulant « Authentication du réseau », sélectionnez « WPA-PSK (no server) »
2. Entrez votre clé réseau. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). La même clé doit être utilisée sur chacun des clients (cartes réseau) que vous désirez ajouter à votre réseau sans fil.

1. Cliquez sur « Enregistrer » pour terminer. Tous les clients (cartes réseau) doivent maintenant être configurés avec ces paramètres.

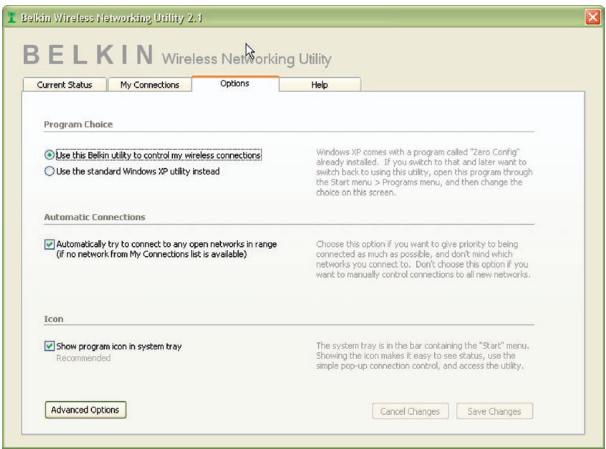

Options de l'utilitaire réseau sans fil

L'onglet « Options » de l'utilitaire permet à l'utilisateur de personnaliser les paramètres de son utilisation.

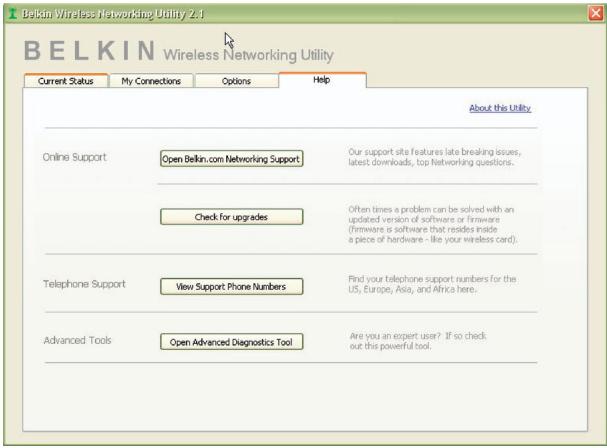

Aide URSF

L'onglet « Aide » de l'utilitaire permet aux utilisateurs d'accéder à l'aide en ligne et à l'aide téléphonique ainsi qu'à des outils de diagnostic avancés.

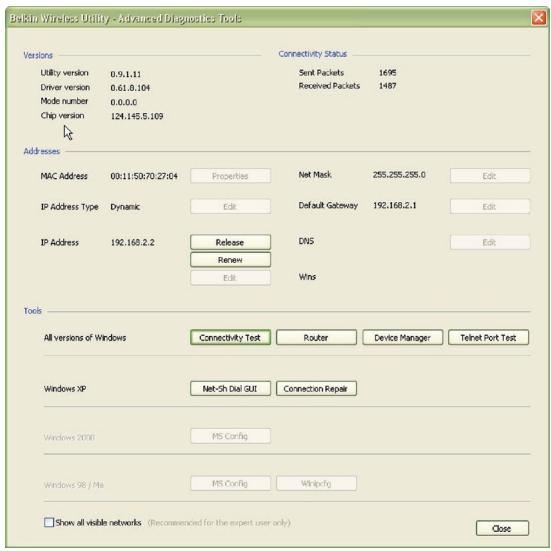

Outils de diagnostics avancés

La section « Outils de diagnostics avancés » est le panneau de configuration central de tous les paramètres des composants matériels et logiciels du réseau sans fil. Il fournit un éventail de tests et de services de connectivité pour garantir des performances réseau optimales.

Je n'arrive pas à me connecter sans fil à internet.

Si vous n'arrivez pas à vous connecter à Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les témoins de votre routeur sans fil. Si vous utilisez un routeur sans fil Belkin, les témoins devraient être comme suit :
2. Le témoin d'alimentation doit être allumé.
3. Le témoin « Connected [Connecté] » doit être allumé et ne pas clignoter.
4. Le témoin WAN doit être allumé ou clignoter.

Si les témoins du routeur sans fil Belkin correspondent à ces descriptions, passez au numéro 2 ci-dessous.

Si ce n'est PAS le cas, assurez-vous que:

• Le cordon d'alimentation du routeur est bien branché.
• Tous les câbles entre le modem et le routeur sont bien branchés.
• Les témoins du modem fonctionnent correctement. Sinon, consultez le manuel de l'utilisateur de votre modem. Redémarrez le routeur. Redémarrez le modem.

Si les problèmes persistent, veuillez communiquer avec l'Assistance Technique Belkin.

Si nous ne'utilisons pas un routeur sans fil de Belkin, consultez son manuel de l'utilisateur.

1. Lancez le logiciel de l'utilitaire sans fil en cliquant sur l'icône dans la barre de tâches, à l'angle inférieur droit de l'écran. L'icône de la barre de tâches devrait ressembler à celle-ci (elle peut être rouge ou verte):

1. La fenêtre qui s'ouvre montre une liste des réseaux disponibles.

Les réseaux disponibles représentent les réseaux auxquels vous pouvez vous connecter. Si vous utilisez un routeur 802.11g (G + ) de Belkin ou 802.11g (54g), le nom par défaut est « Belkin54g ». Le nom de votre réseau sans fil apparait dans la liste des réseaux disponibles.

Si vous utilisez un routeur 802.11b de Belkin, le nom par défaut est « WLAN »

Si vous utilisez un routeur d'un autre fabricant que Belkin, consultez son manuel de l'utilisateur pour connaître le nom par défaut.

Le nom de votre réseau sans fil apparait dans la liste des réseaux disponibles.

Si le nom de réseau qui apparait dans la liste des réseaux disponibles est valide, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles.
2. Si le réseau est sécurisé (chiffrement), vous devrez entrer la clé réseau. Cliquez « Connect [Connexion] ». Pour plus d'informations sur la sécurité, rendez-vous à la page intitulée « Protection de votre réseau sans fil Wi-Fi » à la page 14 de ce manuel.
3. Dans les secondes qui suivent, l'icône de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au bleu, indiquant une connexion au réseau.

Si vous ne pouvez toujours pas accéder à l'Internet après vous être connecté au réseau sans fil, veuillez communiquer avec l'assistance technique de Belkin.

Le nom de votre réseau N'APPARAIT PAS dans la liste des réseaux disponibles.

Si le nom de votre réseau n'apparaît pas dans la liste, vérifiez le SSID et assurez-vous qu'il soit identique partout. Le SSID est sensible à la casse et l'orthographe du nom sur chaque ordinateur doit être identique afin que la carte puisse se connecter au routeur sans fil.

Remarque : Pour vérifier le SSID ou pour voir les réseaux disponibles, cliquez deux fois sur l'icône donnant l'état du signal afin de faire apparaitre l'écran « Réseaux sans fil ». Cliquez sur « Add [Ajouter] » si vous ne voyez pas le nom du réseau auquel vous essayez de vous connecter, puis tapez le SSID. Pour de plus amples informations sur la configuration du SSID, reportez-vous à la documentation accompagnant votre routeur sans fil.

Si le problème persiste même dans un rayon restreint, veuillez communiquer avec l'assistance technique de Belkin.

Le cd-rom d'installation ne lance pas l'utilitaire réseau sans fil.

Si le CD-ROM ne lance pas automatiquement l'utilitaire réseau sans fil, il se peut qu'un autre programme utilisé par votre ordinateur interfère avec le lecteur de CD-ROM.

Si l'écran de l'Assistant n'apparaît pas dans les 15 à 20 secondes, ouvrez le lecteur de CD-ROM en cliquant deux fois sur l'icone « My Computer [Poste de travail] ». Ensuite, cliquez deux fois sur le lecteur de CD-ROM dans lequel se trouve le CD d'installation afin de démarrer l'installation. Ensuite, cliquez deux fois sur le dossier « Files [Fichiers] ». Ensuite, cliquez deux fois sur l'icone « setup.exe »

Le témoin d'alimentation ne s'allume pas. la carte ne fonctionne pas.

Si le témoin d'alimentation demeure éteint, il se peut que la carte ne soit pas connectée ou installée correctement.

Vérifiez que la carte soit insérée fermement dans la fente CardBus de votre ordinateur. Vérifiez que les pilotes de la carte sont bien installés. Cliquez avec le bouton droit sur l'icône « Poste de travail » du bureau. Choisissez « Properties [Propriétés] » et accédez au « Device Manager [Gestionnaire de périphériques] ». Assurez-vous que la carte y figure et qu'elle ne présente aucune erreur. Si vous constatez une erreur, communiquez avec l'assistance technique de Belkin.

Le témoin de liaison clignote lentement. impossible de se connecter à un réseau sans fil ou à internet.

Si vous carte semble fonctionner ajustement mais vous ne pouvez pas vous connecter au réseau, ou si vous VOYZ une icône rouge au bas de votre écran, il est possible que l'origine du problème soit une disparité entre le Nom du réseau (SSID) dans les propriétés de votre réseau sans fil.

Vérifiez le SSID et assurez-vous qu’il est identique sur l’ensemble de votre réseau. Le SSID est sensible à la casse et l’orthographe du nom sur chaque ordinateur doit être identique afin que la carte puisse se connecter au routeur sans fil.

Remarque : Pour vérifier le SSID ou pour voir les réseaux disponibles, cliquez deux fois sur l'icône donnant l'état du signal afin de faire apparaitre l'écran « Réseaux sans fil ». Cliquez sur « Ajouter » si vous ne voyez pas le nom du réseau auquel vous essayez de vous connecter, puis tapez le SSID.

Pour de plus amples informations sur la configuration du SSD, reportez-vous à la documentation accompagnant votre routeur sans fil. Si le problème persististe même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

Le témoin de liaison est allumé mais je n'arrive pas à me connecter à internet.

Si vous obtenez un signal mais ne pouvez vous connecter à Internet ou obtenir une adresse IP, il se peut que le problème soit dû à une disparité entre les clés de chiffrement de votre ordinateur et votre routeur. Vérifiez les paramètres WEP et assurez-vous qu'ils sont identiques sur l'ensemble de votre réseau. La clé est sensible à la casse et l'orthographe de celle-ci sur chaque ordinateur doit être identique afin que l'adaptateur puisse se connecter au routeur sans fil. Pour de plus amples informations sur le chiffrement, veuillez consulter la section « Protection de votre réseau sans fil Wi-Fi » à la page 14 de ce manuel.

Si le problème persiste même dans un rayon restreint, veuillez contacter l'assistance technique de Belkin.

La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les appareils diminuent lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Ainsi, à l'intérieur, la portée de vos appareils sans fil va de 30 à 60 mètres. Notez également que la vitesse de connexion diminue si vous vous éloignez du routeur sans fil.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur. Reportez-vous à la section « Choix de l'emplacement de votre dispositif de réseau sans fil pour une performance maximale », à la page 2 de ce manuel de l'utilisateur.

Si le problème persiste même dans un rayon restreint, veuillez communiquer avec l'assistance technique de Belkin.

La force du signal est faible.

La technologie sans fil est basée sur des ondes radio. Ceci implique que la performance et le débit de transfert entre les appareils diminuent lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels que des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Ainsi, à l'intérieur, la portée de vos appareils sans fil va de 30 à 60 mètres. Notez également que la vitesse de connexion diminue si vous éloignez du routeur sans fil. Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur.

Modification du canal sans fil - Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre routeur est 11. Vous pouvez désirer utiliser plusieurs autres canaux, dépendamment de votre région. Consultez le manuel de votre routeur pour de plus amples informations concernant le choix du canal.

Limiter le débit de données sans fil - Limiter le débit de données sans fil peut améliorer la portée sans fil maximale et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvrez les « Connexions Réseau » et cliquez deux fois sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, sélectionnez le bouton « Configure [Configurer] » à partir de l'onglet « Général », (Les utilisateurs de Windows 98SE devront sélectionner la carte sans fil à partir de la liste, et cliquer ensuite sur « Properties [Propriétés] ».) Choisissez ensuite l'onglet « Advanced [Avancé] » et sélectionnez la propriété « Rate [Débit] ». Les cartes clients sans fil sont habituellement configurées de façon à ajuster automatiquement le débit de transmission. Toutefois, ceci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillez noter que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilitaireur de votre carte sans fil. Si le problème persiste même dans un rayon restreint, veuillez communiquer avec l'assistance technique de Belkin.

Pourquoi y a-t-il deux utilisateurs sans fil dans ma barre des tâches? lequel dois-je utiliser ?

Il y a plusieurs avantages à utiliser l'utilitaire réseau sans fil Belkin en lieu et place de l'utilitaire Windows XP Wireless Zero Configuration service (WZC). Nous offrons une fonction d'analyse du site, des informations de liaison détaillées et le diagnostic de l'adaptateur, entre autres.

Il est essentiel de déterminer quel utilisateur administre votre adaptateur. Nous vous recommandons l'utilitaire Belkin. Pour utiliser l'utilitaire Belkin, procédez comme suit.

Étape 1 Cliquez avec le bouton droit de votre souris sur l'icône de l'état du réseau dans la barre de tâches et choisissez « Status [État] »

Étape 2 À l'onglet « Status [État] », désélectionnez la case « Utiliser Windows pour configurer mon réseau sans fil ». Ensuite, cliquez sur le bouton « Close [Fermer] » pour fermer la fenêtre.

L'utilitaire réseau sans fil Belkin se charge maintenant de la configuration des paramètres de votre carte.

La carte fonctionne mal ou la connexion est instable lorsque l'ordinateur possède une deuxième carte réseau intégrée (telle que mini PCI ou intel® centrino™).

Ceci survient lorsque votre ordinateur possède une carte réseau sans fil intégrée en même temps qu'une carte sans fil Belkin en fonction. Ceci se produit parce que Windows doit gérer deux connexions réseau sans fil actives.

Veuillez désactiver la carte réseau sans fil intégrée de votre ordinateur sous « Network Adapters [Adaptateurs Réseau] », dans le « Device Manager [Gestionnaire de Périphérique] ».

La carte fonctionne mal ou la connexion est lente lorsque l'ordinateur possède une carte réseau ethernet intégrée.

Ceci survient lorsque votre ordinateur possède une carte réseau Ethernet intégrée en même temps que votre adaptateur sans fil en fonction. Ceci se produit parce que Windows doit gérer deux connexions réseau actives. Vous devez désactiver la carte réseau Ethernet intégrée de votre ordinateur sous « Network Adapters [Adaptateurs Réseau] », dans le « Device Manager [Gestionnaire de Périphérique] ».

Vous trouverez des informations techniques sur le site www. belkin. com dans la zone d'assistance technique.

Pour communiquer avec le service d'assistance technique par téléphone, veuillez composer le numéro apparaissant dans la liste ci-dessous.

*Hors coût de communication nationale

Assistance technique gratuite*

AUTRICHE	08 - 20 20 07 66	LUXEMBOURG	34 20 80 8560
République Tchéque	23 900 04 06	PAYS-BAS	0900 - 040 07 90
DANEMARK	701 22 403	NORVÉGE	815 00 287
FINLANDE	00800 - 22 35 54 60	POLOGNE	00800 - 441 17 37
FRANCE	08 - 25 54 00 26	PORTUGAL	707 200 676
ALLEMAGNE	0180 - 500 57 09	RUSSIE	495 580 9541
GRÈCE	00800 - 44 14 23 90	AFRIQUE DU SUD	0800 - 99 15 21
HONGRIE	06 - 17 77 49 06	ESPagne	902 - 02 43 66
ISLANDE	800 8534	SUÉDE	07 - 71 40 04 53
IRLANDE	0818 55 50 06	SUISSE	08 - 48 00 02 19
ITALIE	02 - 69 43 02 51	ROYAUME-UNI	0845 - 607 77 87

Déclaration FCC

Déclaration de conformite à la régementation FCC en matière de compatibilité électromagnétique

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit

F5D7011

auquel se réfère la présente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Attention: Exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet appareil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseillé d'utiliser l'appareil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Lorsqu'une antenne extérieure est raccordée à l'appareil, la placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la commission fédérale des communications (FCC)

L'appareil a été testé et satisfait aux limites de la classe B des appareils numériques, conformément à l'alinéa 15 de la réglementation FCC. Ces limites ont été conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génère, utilise et peut irradier une énergie radiofréquence. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utilisateur est invité à tester et à corriger l'interférence en prenant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.

Modifications

La réglementation de la FCC souligne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agréée par Belkin Corporation, lui retire le droit d'utiliser l'appareil.

La radio sans fil de cet appareil est conforme aux normes RSS 139 & RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

C€ 0560①

Europe - prescription union européenne

Les produits radio portant le label CE 0560 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté européenne.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parenthèses).

EN 60950 (IEC60950) - Sécurité des produits - EN 300 328 Conditions techniques exigées pour les apparciels radio - ETS 300 826 Conditions générales en matière de compatibilité electromagnétique pour les appareils radio.

C 1

Consultez la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur les basses tensions (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 55022 (CISPR 22) - Interférences électromagnétiques EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité electromagnetique EN 61000-3-2 (IEC610000-3-2) - Émissions de courants harmoniques EN 61000-3-3 (IEC610000) - Fluctuations de tension et flicker EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0560 ou CE Alert et peuvent également afficher le logo CE.

Couverture offerte par la garantie.

Belkin Corporation garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin Corporation garantit le produit Belkin pour toute la durée de vie du produit.

Garantie du produit.

Belkin s'engage à réparer ou à remplacer gracieusement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit).

Limites de la couverture offerte par la garantie.

Toutes les garanties susmentionnées sont caduques si le produit Belkin n'est pas retourné à Belkin Corporation à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin Corporation détermine que le produit Belkin a été installé de façon inadéquate, a été modifié d'une quelconque façon ou falsifié. La garantie du produit Belkin ne protège pas contre des calamités naturelles (autre que la foudre) comme les inondations, les tremblements de terre ou la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations de tension (baisses ou affaissements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Entretien et réparation.

Vous devez prendre les mesures suivantes pour faire réparer ou entretenir votre produit Belkin :

1. Écrivez à Belkin Corporation au 501 W. Walnut St., Compton CA 90220, États-Unis, à l'attention de : Customer Service (service client) ou appelez le (800)-223-5546 15 jours maximum après l'événement. Préparez-vous à fournir les informations suivantes :

a. Référence du produit Belkin. b. Lieu d'achat du produit. c. Date d'achat du produit. d. Copie de la facture d'origine.

1. Le représentant du service client Belkin vous donnera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon de présenter votre réclamation.

Belkin Corporation se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à Belkin Corporation pour inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il est peu pratique d'expédier l'équipement endommagé à Belkin Corporation, elle peut désigner, à son entière discrétion, un atelier de réparation pour inspecter l'équipement et évaluer le coût des réparations. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le retard, et pour l'estimation, seront entièrement assumés par l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'à ce que la demande de réclamation soit réglée. Lorsqu'un règlement intervient, Belkin Corporation se réserve le droit d'être subrogé en vertu de chaque police d'assurance que l'acheteur pourrait avoir.

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarasser de ce produit de la même façon que vos déchets ménagers. Au contraire, vous êtes responsable de l'élimination de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte agréé pour le

recyclage des équipements électriques et électroniques usagés. La collecte et le recyclage de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour connaître les lieux de collecte des équipements usagés aux fins de recyclage, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

Relation entre le droit national et la garantie.

BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITE LOYALE ET MARCHANDE ET À L'ADEQUATION À UNE FIN DONNÉE, ET CES GARANTIES IMPLICITES, S'IL Y A LIEU, SONT D'une DUREE LIMITÉE AU CONDITIONS DE LA PRESENTE GARANTIE.

Certains pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans notre cas.

BELKIN COMPONENTS NE PEUT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE REVENUS OU D'AFFAIRES DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÉME LORSQU'IL A ÉTÉ AVISE DE LA PROBABILITE DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Some states do not allow limitations on how long an implied warranty lasts, so the above limitations may not apply to you.

Vous trouverez des informations techniques sur le site www.belkin.com dans la zone d'assistance technique.

Pour communiquer avec le service d'assistance technique par téléphone, veuillez composer le numéro apparaisant dans la liste ci-dessous

*Hors coût de communication nationale

Assistance technique gratuite*

AUTRICHE 08-20200766

République Tchèque 23 900 04 06

DANEMARK 70122403

FINLANDE 00800-22355460

FRANCE 08-25540026

ALLEMAGNE 0180-5005709

GRÈCE 00800-44142390

HONGRIE 06-17774906

ISLANDE 800 8534

IRLANDE 0818555006

ITALIE 02-69430251

LUXEMBOURG 3420808560

PAYS-BAS 0900-0400790

NORVÉGE 81500287

Pologne 00800-4411737

PORTUGAL 707200676

RUSSIE 4955809541

AFRIQUE DU SUD 0800-991521

ESPAGNE 902-024366

SUÉDE 07-71400453

SUSSE 08-48000219

ROYAUME-UNI 0845-6077787

www.belkin.com

Los Angeles, CA 90220-5221, États-Unis

310-898-1100

310-898-1111 Fax

Rushden, NN10 6GL, Royaume-Uni

[phone]

[phone] Fax

1119 PH Schiphol-Rijk, Pays-Bas

[phone]

[phone] Fax

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

(B) LED d'activités

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.
